自然界中, 雷电灾害属于极具破坏力的现象之一, 每年都会致使全球出现数十亿美元的经济损失。现代建筑、电力系统、通信网络以及工业设施的复杂度有所提升, 在此情形下, 防雷检测与工程实施成为保障生命财产安全的关键技术环节。地凯科技从施工流程、行业应用方案、技术规范这三个维度, 对防雷检测与工程的核心要点展开系统解析。
一、防雷检测施工全流程解析
1. 前期准备阶段
资质审查方面, 检测单位应具备CMA认证资质, 对于人员而言, 要持防雷装置检测员证才能上岗。
去收集相关资料, 要获取建筑物防雷设计的图纸, 还要得到历史检测的报告, 以及土壤电阻率测试的数据。
对于设备校准, 接地电阻测试仪, 还有等电位测试仪, 这两者都需要经过计量机构进行校准, 其误差要小于或等于正负百分之二。
2. 现场检测实施
针对接闪器系统展开检测, 运用激光测距仪去验证, 避雷针或者避雷带的高度是不是契合滚球法保护范围, 该范围需遵循IEC 62305标准, 并且网格尺寸要小于或等于10m×10m, 这是针对一类建筑的要求。
对于引下线进行检测, 需检查的是, 25平方毫米的铜导体, 或者40毫米乘以4毫米的扁钢的连续性, 并且, 相邻引下线之间的间距要小于等于18米, 此依据为GB 50057 - 2010。
接地装置进行检测之时, 会采用三极法去测量接地电阻这个量 , 其有着相应要求 , 在信息系统机房这个环境下要求该电阻小于等于4Ω , 而在普通建筑的环境中要求该电阻小于等于10Ω。土壤改良的过程当中 , 需要注入降阻剂 , 像石墨基材料这种类型的降阻剂 , 注入之后能使得土壤的电阻率小于等于100Ω·m。
3. 数据分析与报告编制
运用CDEGS软件进行电磁暂态仿真，评估雷击过电压风险。
制作出三维这样的雷电防护区, 叫LPZ , 进行划分的图, 清晰确定设备安装所在位置的安全等级。
报告要涵盖地凯科技SPD, 也就是浪涌保护器的分级配置方案, 设有B级, 其规格为8/20μs, Iimp≥25kA, 并含有C级, 其规格是20kA, 二者组合进行安装。
客厅不装电视，现在流行这样设计！
住养老院一个月的费用清单，看看您是否负担得起！
二、地凯科技行业应用方案深度解析
1. 高层建筑防雷体系
对于高度超过一百米的超高层, 是需要设置以防侧击雷的相关措施的, 在三十米往上, 每隔六层都要安装环形均压环, 而且幕墙金属框架跨接电阻要小于或等于零点二欧姆。
具有这样一个案例: 在上海之中, 中心所座落高楼之大, 大厦本身采用立体模样接闪网络, 加上双层别具一格法拉第笼结结构, 雷电流分流效率高达98% 的情况。
2. 电力系统防护方案
变电站采用四层防护：
架空地线（双地线保护角≤20°）
避雷器（ZnO电阻片V10kA≤2.4p.u.）

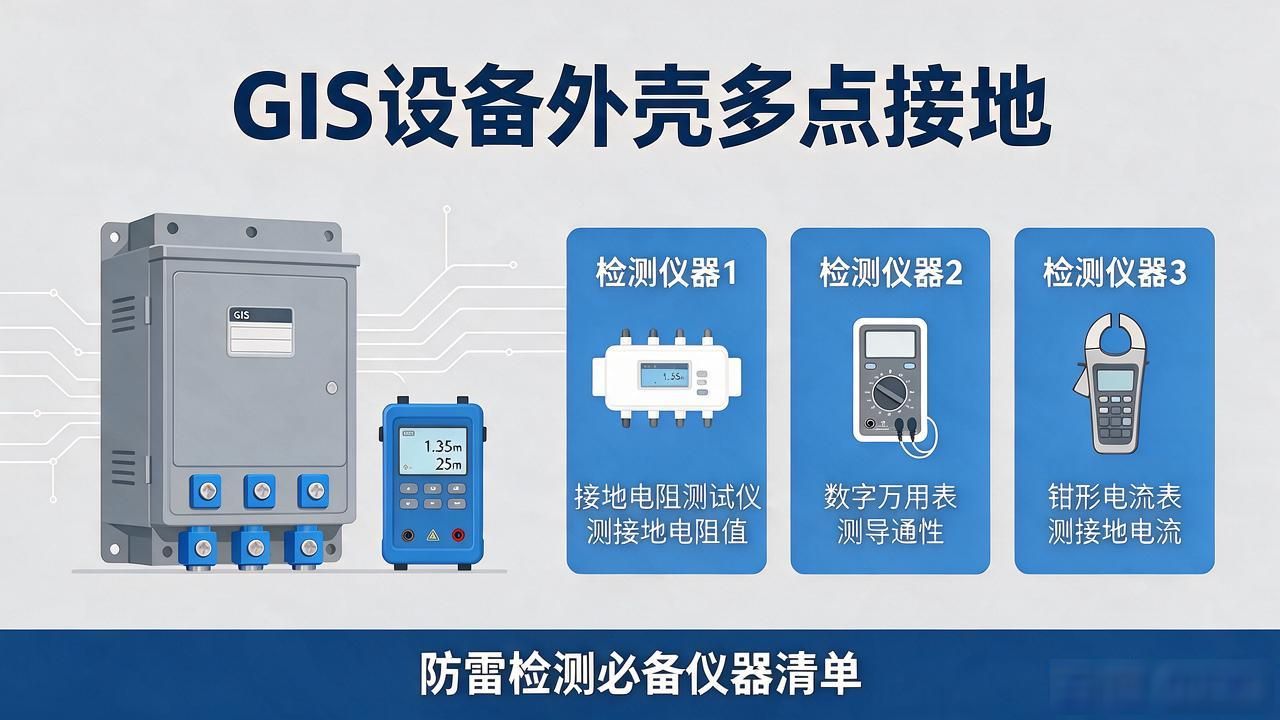

GIS设备外壳多点接地
控制室安装三级SPD防护
将并联间隙装置安装于输电线路, 其冲击放电电压较绝缘子低百分之十至百分之十五。
3. 通信基站综合防护
铁塔接地网采用环形+辐射状组合结构，总接地电阻≤5Ω。
从事馈线入口的馈线SPD安装劳作, 其驻波比小于或等于1.2, 于机房等电位连接带作业时应采用25mm²铜带完成相关连接操作, 操作过程具有一定专业要求。
4. 石化储罐区防爆设计
浮顶罐密封处安装导静电片，接触电阻≤10Ω。
当储罐之间的间距大于罐径的0.4倍时, 需要设置独立的接闪杆, 接地极的埋深大于0.8米。
5. 新能源场站特殊防护
关于光伏电站, 其组件边框接地电阻要小于或者等于4Ω, 并且组串之间要安装直流SPD, 此直流SPD满足Uc大于或者等于1.2Uoc。
风力发电机叶片之中设置有接闪器, 塔基的接地网运用深井接地方式, 此深井接地深度大于20米。
上线满级游戏 上线满级游戏开服表 上线送VIP送首冲>>
三、合规化实施关键控制点
1. 标准规范执行
严格依照GB/T 21431 - 2015这个《建筑物防雷装置检测技术规范》, 严格遵循IEC 62561系列标准。
具有爆炸危险的场所, 执行的是GB 50058 - 2014, 其中SPD的安装间距, 符合0.5m（B - C级）的规定, 也符合5m（C - D级）的规定。
2. 全过程质量管理
设计阶段, 通过电磁场仿真这事来确定接闪器保护范围, 其中滚球半径, 属于一类的是30m, 属于二类的是45m。
施工阶段时, 针对焊接搭接长度, 若是圆钢, 其要求大于或等于100毫米, 若是扁钢, 则要求为2倍宽度, 并且焊缝需要进行防腐处理。
做验收测试时, 冲击接地电阻测试所采用的是8/20μs波形, 其测量得到的值, 是需要去乘以季节系数的, 而这个季节系数在干燥季节时, 范围是1.4 - 1.8。
3. 智能检测技术应用
进行在线监测系统的部署, 实时对接地电阻（精度是正负百分之一）的数据予以采集, 同时也对雷击计数器的数据进行采集。
无人机进行巡检, 其搭载红外热像仪, 以此检测接闪器连接点的温升情况, 若温差大于10℃, 则判定为异常。
对大数据展开分析, 构建雷电参数数据库, 此数据库涵盖雷暴日分布情况, 以及地闪密度 Ng 值, 进而对防护方案予以优化。
在地凯科技高质量的防雷工程里, 需贯穿“检测 - 设计 - 施工 - 运维”全生命周期, 于极端天气频发的背景状况下, 从业人员要掌握电磁学、材料学、气象学这些跨学科知识, 采用数字化工具提升防护精准度.只有把标准执行与技术革新相互结合起来, 才可以构建起能够抵御百万安培级雷电流的可靠防线·建议行业去建立防雷装置健康度评价体系, 推动防护工程从“合规达标”朝着“效能最优”进行转型升级。
